Ống dẫn sóng loại cong theo mặt phẳng E (Waveguide E bend), Ống dẫn sóng loại cong theo mặt phẳng H (Waveguide H bend)
Tần số Thu: 10,95 GHz ÷ 12,75 GHz Phát: 13,75 GHz ÷ 14,50 GHz
Connector đầu vào: UBR100, CPR229G rãnh ống dẫn sóng, WR284, WG10, WR75, WR-90, WR-112, WR-120, mặt bích FBP100
Công suất đỉnh ≥ 3000 kW
Công suất trung bình ≥ 3000 W
Hệ số sóng đứng VSWR ≤ 1.1:1
Vật liệu: hợp kim nhôm 6061
Vải sợi các bon
Định lượng 55g/m2 ; độ dày 0,07mm.
Sợi các bon
Ghép từ nhiều đơn sợi có nguồn gốc hắc ín, đường kính đơn sợi: ≤ 10 µm, khối lượng riêng đơn sợi: ≥ 1,6 g/cm3 Kiểu ghép (một trong các loại): 3K - 24K Độ bền kéo: ≥ 3 Gpa.
Tiêu chuẩn texolite CF-2-35Y-1.5 ГОСТ 10316-78
Ecoflex 10 là cáp đồng trục suy hao thấp 50 Ohm mềm dẻo hoạt động đến tần số 6 GHz với lớp cách điện PE-LLC. Ecoflex 10 mềm dẻo do lõi đồng 7 sợi oxy hóa thấp, nén, bện lại với nhau để tránh suy hao. Cáp có hai lớp chống nhiễu bên ngoài đảm bảo.
- IC truyền dữ liệu theo chuẩn ARINC429. - Số lượng kênh truyền: 2 - Nguồn nuôi: ±12V ~ 15V - Nhiệt độ làm việc: -40°C ~ 85°C
IC thu dữ liệu chuẩn ARINC429 HI3220PQIF
- Chuẩn trao đổi dữ liệu: ARINC429. - Số lượng kênh nhận: 16 - Điện áp nguồn nuôi: 3.15V ~ 3.45V Nhiệtđộlàm việc: -40°C ~ 85°C
MIL-DTL16878/4 (Type E)
MIL - C -24308/MIL - DTL -24308

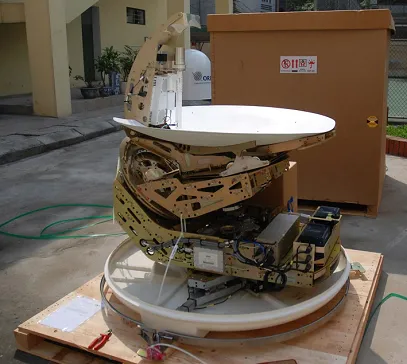

- Loại anten: Bắt bám điện tử - Dải tần số làm việc: Tx: 13.75 - 14.5 GHz; Rx: 10.7 - 12.75 GHz - Phân cực: Tuyến tính - Phạm vị hoạt động góc phương vị: 360º - Phạm vi hoạt động góc ngẩng: +15º đến +90º - EIRP: đến 45.5 với BUC 20W - Tích hợp BUC 20W và LNB băng Ku: Có tích hợp - Nguồn DC đầu vào: 12 VDC đến 24 VDC - Nhiệt độ hoạt động: -40 đến 55 độ C - Tiêu chuẩn IP66, có vỏ tiêu chuẩn quân sự đựng anten.
- Thông số kỹ thuật:
Kích thước không quá : 51mm x 3000mm hoặc 64 mm x 600 mm x 3.2 mm (+-5%)
nhãn hiệu "K" - băng đỏ, được thiết kế để sử dụng trong phạm vi nhiệt độ từ âm 50 đến cộng 250 ° C và trong thời gian ngắn ở cộng 300 ° C
- Thông số kỹ thuật:
Kích thước không quá : 51mm x 3000mm hoặc 64 mm x 600 mm x 3.2 mm (+-5%)
Băng silicon tự kết dính được thiết kế để sử dụng trong phạm vi nhiệt độ từ âm 50 đến cộng 250 ° C
